Transformatörler, çeşitli uygulamaların gereksinimlerini karşılamak için voltajları yükselterek veya düşürerek elektrik güç sistemlerinde çok önemli bir rol oynar. Bir transformatörün performansının değerlendirilmesindeki temel parametrelerden biri, birincil sargıdaki sarım sayısının ikincil sarımdaki sarım sayısına oranı olan dönüş oranıdır. Dönüş oranı test cihazı, bu oranın doğru bir şekilde ölçülmesi için önemli bir araçtır. Güvenilir bir dönüş oranı test cihazı tedarikçisi olarak, bir dönüş oranı test cihazını bir transformatöre güvenli ve etkili bir şekilde bağlama sürecinde size rehberlik etmek için buradayız.
Temelleri Anlamak

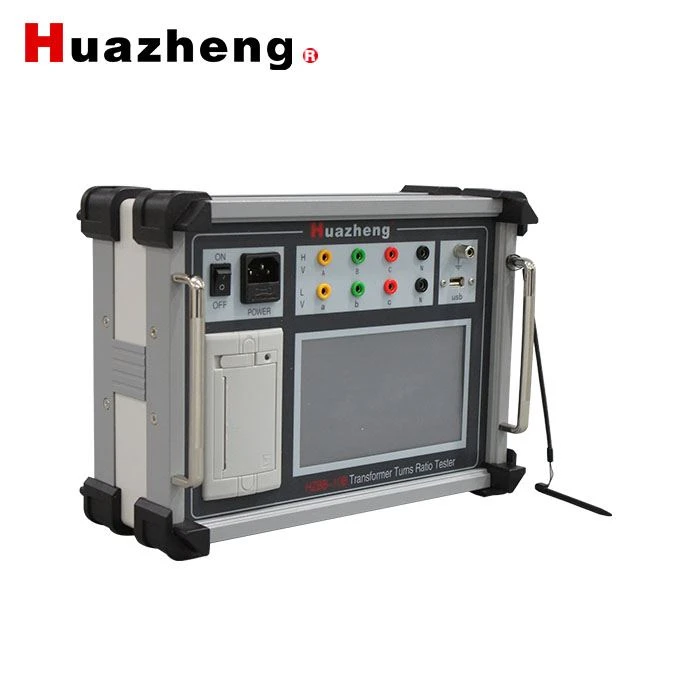

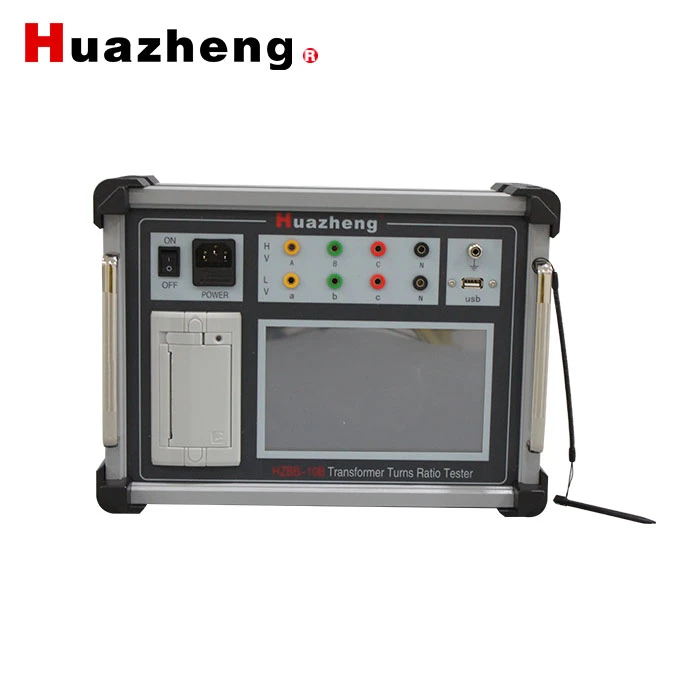

Bağlantı sürecine girmeden önce, dönüş oranı test cihazının amacını kısaca anlayalım. Bu cihaz, yüksüz durum da dahil olmak üzere çeşitli koşullar altında bir transformatörün dönüş oranını ölçmek için tasarlanmıştır. Ayrıca hatalı sargıları, yanlış kademe ayarlarını ve transformatörün performansını etkileyebilecek diğer sorunları da tespit edebilir. Şirketimiz, aşağıdaki gibi yüksek kaliteli dönüş oranı test cihazları sunmaktadır:HZBB - 10B - I El Tipi TTR Transformatör Dönüş Oranı Test Cihazı,HZBB - 10A Trafo Dönüş Oranı Ölçüm Cihazı,HZTTR80A TTR 3 Fazlı Trafo Oran Ölçer,HZBB - 10A - I El Tipi Transformatör Dönüş Oranı Test Cihazları, VeHZBB - 10B Otomatik TTR Trafo Dönüş Oranı Ölçer.
Bağlantı Öncesi Hazırlıklar
- Önce Güvenlik: Bağlantı işlemine başlamadan önce mutlaka transformatörün enerjisinin kesildiğinden emin olun. Yalıtımlı eldivenler ve koruyucu gözlükler gibi uygun kişisel koruyucu ekipmanı (PPE) kullanın.
- Test Cihazını İnceleyin: Dönüş oranı test cihazında gözle görülür herhangi bir hasar olup olmadığını kontrol edin. Güç kablosunun, test kablolarının ve tüm konektörlerin iyi durumda olduğundan emin olun.
- Transformatörü Anlayın: Sargı sayısı, nominal gerilim ve kademe ayarları da dahil olmak üzere transformatörün teknik özelliklerini öğrenin. Bu bilgi, dönüş oranı test cihazında uygun test modunu seçmenize yardımcı olacaktır.
Dönüş Oranı Test Cihazını Bağlama
Tek Fazlı Transformatörler
- Sargıları Tanımlayın: Tek fazlı bir transformatörün iki sargısı vardır: birincil ve ikincil. Birincil sargı genellikle yüksek gerilim tarafına, ikincil sargı ise düşük gerilim tarafına bağlanır.
- Test Uçlarını Bağlayın:
- Birincil Sargı: Dönüş oranı test cihazının pozitif (+) test ucunu birincil sargının pozitif terminaline bağlayın. Negatif (-) test ucunu birincil sargının negatif terminaline bağlayın.
- İkincil Sargı: Benzer şekilde, test cihazının pozitif test kablosunu sekonder sargının pozitif terminaline ve negatif test kablosunu negatif terminale bağlayın.
- Test Cihazını Açma: Bağlantılar güvenli hale getirildikten sonra dönüş oranı test cihazını açın. Tek fazlı transformatörler için uygun test modunu seçmek için üreticinin talimatlarını izleyin.
Üç Fazlı Transformatörler
- Sargı Yapılandırmasını Anlayın: Üç fazlı transformatörler delta - delta, delta - wye veya wye - wye gibi farklı sargı konfigürasyonlarına sahip olabilir. Test ettiğiniz transformatörün konfigürasyonunu tanımlayın.
- Test Uçlarını Bağlayın:
- Birincil Sargı: Birincil sargının her fazı için (A, B ve C), dönüş oranı test cihazından uygun test uçlarını bağlayın. Varsa doğru renk kodunu takip ettiğinizden emin olun.
- İkincil Sargı: Benzer şekilde, test uçlarını sekonder sargının her fazına bağlayın. Bağlantıların sıkı ve güvenli olduğundan emin olun.
- Test Modunu Seçin: Dönüş oranı test cihazında, transformatörün sargı konfigürasyonuna karşılık gelen üç fazlı test modunu seçin.
Test Etme ve Sorun Giderme
- Testi Gerçekleştirin: Test cihazını bağlayıp uygun modu seçtikten sonra testi başlatın. Dönüş oranı test cihazı, birincil ve ikincil sargılardaki voltajı ölçecek ve dönüş oranını hesaplayacaktır.
- Sonuçları Kontrol Edin: Ölçülen dönüş oranını transformatörün nominal dönüş oranıyla karşılaştırın. Ölçülen değerin nominal değerden önemli ölçüde sapması, kısa devre sargısı veya hatalı kademe ayarı gibi transformatörde bir sorun olduğunu gösterebilir.
- Bağlantı Sorunlarını Giderme: Test cihazı bir hata veya tutarsız bir sonuç gösterirse bağlantıları kontrol edin. Test uçlarının doğru terminallere düzgün şekilde bağlandığından ve gevşek bağlantı olmadığından emin olun.
Test Sonrası Prosedürler
- Test Cihazını Kapatın: Test tamamlandıktan sonra dönüş oranı test cihazını kapatın.
- Test Uçlarını Çıkarın: Test uçlarını transformatör terminallerinden dikkatlice ayırın.
- Sonuçları Belgeleyin: Ölçülen dönüş oranını, test koşullarını ve gözlemleri kaydedin. Bu dokümantasyon gelecekte referans olması ve transformatörün zaman içindeki performansının değerlendirilmesi açısından yararlı olabilir.
Neden Dönüş Oranı Test Cihazlarımızı Seçmelisiniz?
Lider bir dönüş oranı test cihazı tedarikçisi olarak, yüksek doğruluğu, güvenilirliği ve kullanım kolaylığı ile bilinen bir ürün yelpazesi sunuyoruz. Test cihazlarımız, enerji üretiminden dağıtıma kadar çeşitli sektörlerin ihtiyaçlarını karşılamak üzere tasarlanmıştır. Otomatik ölçüm, veri depolama ve sezgisel kullanıcı arayüzleri gibi gelişmiş özelliklerle donatılmıştır.
İster tek fazlı ister üç fazlı transformatörleri test ediyor olun, dönüş oranı test cihazlarımız size doğru ve güvenilir sonuçlar sağlayabilir. Ürünlerimiz aynı zamanda mükemmel müşteri desteğiyle de desteklenmekte olup, herhangi bir sorunla karşılaştığınızda ihtiyacınız olan yardıma sahip olmanızı sağlar.
Satın Alma ve Danışmanlık İçin Bize Ulaşın
Yüksek kaliteli bir dönüş oranı test cihazı arıyorsanız veya ürünlerimiz hakkında daha fazla bilgiye ihtiyacınız varsa, bizimle iletişime geçmenizi öneririz. Uzmanlardan oluşan ekibimiz, özel gereksinimleriniz için doğru test cihazını seçmenize yardımcı olmaya hazırdır. Ayrıca size ayrıntılı ürün özellikleri, fiyatlandırma ve satış sonrası destek sağlayabiliriz.
Referanslar
- Sıvıya Daldırılmış Dağıtım, Güç ve Düzenleme Transformatörleri için Test Prosedürleri için IEEE Standardı (IEEE C57.12.90)
- IEC 60076 - 1: Güç transformatörleri - Bölüm 1: Genel
