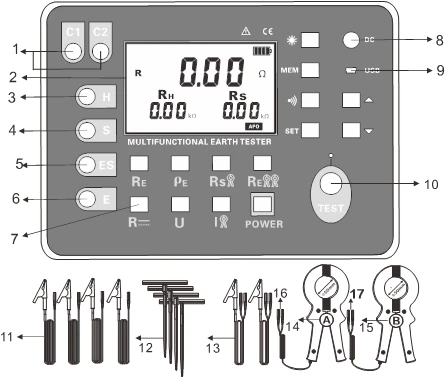

1.Alıcı akım pensi A arayüzü 2. LCD 3.H arayüzü (akım direği) 4. S arayüzü (gerilim direği) 5. ES arayüzü (yardımcı topraklama direği)
6. E arayüzü (topraklama elektrodu) 7. Fonksiyon düğmesi alanı
8. DC şarj 9.USB arayüzü
10. Test düğmesi 11. Test satırı
12. Yardımcı topraklama cihazı 13. Kolay test hattı
14. Alma akımı kelepçesi A 15. Uyarma akımı kelepçesi B
16. Akım kelepçesini al Bir bağlantı portu, mavi muz kafası aynıdır, siyah genel port içindir.
17. Uyarma akımı kelepçesi B bağlantı noktası, kırmızı muz başı aynıdır, siyah genel bağlantı noktası içindir.
İşlev | toprak direnci,toprak direnci,DC direnci,toprak gerilimi,AC akım |
Ortam sıcaklığı ve nemi | 23 derece ±5 derece,yüzde 75 rh'nin altında |
parazit gerilimi | <20v (should="" be=""> |
parazit akımı | <2a (should="" be=""> |
Ölçüm R elektrot aralığı | a＞5d |
Ölçülen ρ elektrot aralığı | a＞20h |
Güç | DC 6V 4.5Ah kurşun-asit akü 100 saatten fazla bekleme süresine sahiptir |
arka ışık | Loş yerlerde kullanıma uygun, kontrol edilebilir arka ışık |
ölçüm modu | Hassas dört telli,üç telli ölçüm, basit iki telli ölçüm,Seçim yöntemi, topraklama direncini ölçmek için çift kelepçe yöntemi |
Ölçüm yöntemleri | 2.3.4-tel yöntemi ölçümü: Polarizasyon yöntemi, akım ölçümü 20mA Maks Toprak direnci: dört kutuplu yöntem Seçicilik Ölçümü: Polarizasyon Metodu, Ölçme Akımı 20mA Max Çift kelepçe yöntemi: temassız karşılıklı endüktans ölçüm yöntemi, test akımı 1mA Maks DC direnci: polarizasyon yöntemi AC akımı: ortalama düzeltme (kelepçe) toprak gerilimi: Ortalama Düzeltme (S-ES arayüzü arasında) |
Test voltajı dalga formu | Sinüs dalgası |
Test sıklığı | 128Hz |
Kısa devre test akımı | AC 20mA maks |
Açık devre test voltajı | AC 28V maks |
Elektrot aralığı aralığı | 1m-100m |
Ekran modu | 4-bit geniş LCD ekran, arkadan aydınlatmalı |
Ölçüm talimatları | Ölçüm sırasında yanıp sönen LED göstergesi |
LCD boyutu | 111mm×68mm |
LCD ekran alanı | 108mm×65mm |
Enstrüman boyutu | L/W/H:277.2mm×227.5mm×153mm |
Kelepçe boyutu | L/T/H:101mm×27mm×214mm |
Test hattı | 4 şerit:kırmızı 15m,siyah 15m, sarı 10m,her biri yeşil 10m |
Basit test hattı | 2 şeritler:sarı 1.5m,yeşil 1.5m her biri |
Yardımcı Topraklama çubuğu | 4 PC'ler:φ10mm×200mm |
Akım kelepçesi | 2 PC'ler:muz fişi |
Akım kelepçe çapı | φ50mm |
Akım kelepçe kurşun | uzunluk 2m |
Zamanı ölçün | AC akım:yaklaşık 2 kez/sn; toprak gerilimi:yaklaşık 2 kez/sn; topraklama direnci,toprak direnci: yaklaşık 7 saniye/zaman |
Hat voltajı | AC100V altında ölçüm (toprak gerilimi ölçüm fonksiyonu ticari gücü ölçmek için kullanılamaz) |
USB arabirimi | USB arayüzü ile depolama verileri bilgisayara yüklenebilir, kaydedilebilir ve yazdırılabilir |
İletişim Hattı | Bir USB iletişim hattı, 1,5 m uzunluğunda |
Veri depolama | 500 grup, "MEM" depolama gösterir, yanıp sönen "FULL" sembolü hafızanın dolduğunu gösterir |
Veri incelemesi | Veri inceleme işlevi: "MR" sembolü ekranı |
Taşma ekranı | Aşırı aralık taşma işlevi: "OL" sembolü ekranı |
Akım kelepçesi düşük akım göstergesi | Seçim yöntemi veya çift kıskaç yöntemiyle ölçüm yaparken, akım pensi A tarafından alınan akım sinyali 0.5 mA'dan düşük olduğunda, " sembolü " görüntülenir ve bu sırada akım pensi A'nın sıkma yönü kontrol edilmelidir. |
girişim testi | Parazit sinyallerinin otomatik tanımlanması, parazit voltajı 5V'tan yüksek olduğunda "GÜRÜLTÜ" sembolü göstergesi |
Yardımcı topraklama testi | Yardımcı toprak direnci test fonksiyonu ile, 0.00KΩ ~ 30kΩ (Rh maks=3kΩ artı 100R)<50kω; rs="" max="3kΩ" +100r=""><> |
Alarm fonksiyonu | Ölçülen değer alarm ayar değerini aştığında alarm |
Batarya voltajı | Pil gücünün gerçek zamanlı gösterimi, pil voltajı düşük olduğunda zamanında şarjı hatırlatır |
Otomatik Kapanma | "APO", 15 Dakika Sonra Otomatik Kapanma Gösterir |
Güç tüketimi | Bekleme: 40mA Maks (Arka ışık kapalı) |
Arka ışığı aç:43mA Maks | |
ölçme:120mAMaks (Arka ışık kapalı) | |
Ağırlık | Enstrüman: 2430g(pil dahil) |
Akım kelepçesi:940g(2 PC'ler) | |
Test hatları:1300g(basit test hattı dahil) | |
Yardımcı topraklama çubuğu: 850g(4 PC'ler) | |
Çalışma sıcaklığı ve nem | -10 derece-40 derece;yüzde 80 rh'nin altında |
Depolama sıcaklığı ve nem | -20 derece-60 derece;yüzde 70 rh'nin altında |
Aşırı yükleme koruması | topraklama direnci:HE ve S-ES bağlantı noktaları arasında AC 280V/3 saniye |
Yalıtım direnci | 20MΩ'den fazla (devre ve muhafaza arasında 500V) |
Basınç direnci | AC 3700V/rms(devre ve gövde arasında) |
elektromanyetik özellikler | IEC61326(EMC) |
Güvenlik yönetmeliklerine uygun | IEC61010-1(CAT Ⅲ 300V,CAT IV 150V,kirlilik seviyesi 2); IEC61010-031; IEC61557-1(topraklama direnci); IEC61557-5(toprak direnci); JJG 366-2004. JJG 366-2004(toprak direnci ölçer); JJG 1054-2009(Kesme topraklama direnci ölçer). |
