Modüler tasarım
1. Ekipman IED ünitesi, sütun kutusu ünitesi (algılama ünitesi), gazetleme ünitesi ve taşıyıcı gaz ünitesinden oluşur;
2. Her modül bağımsız olarak üretim, hata ayıklama, denetim ve diğer işleri organize edebilir ve kalite kontrol edilebilir;
3. Genel ekipman tasarımı, - aşınma orijinallerine kolay -} yoktur ve bakım olmadan uzun süre çalıştırılabilir. (- site denetimi hariç, devlet tarafından öngörülen)
4. Benzer modüller aynı performans ve kurulum boyutlarına sahiptir, değiştirilebilir ve - site bakımında uygun ve hızlıdır.
5. Dört - bileşen birimi bağımsız bir çevrimiçi kromatografik çekirdek bileşeni oluşturabilir. Sitedeki eski ve eski çevrimiçi kromatografiyi değiştirmek, zaman, çaba ve para tasarrufu sağlamak için sadece bir montaj braketi kullanılabilir.
Kompozisyon Birimi Giriş
Taşıyıcı gaz ünitesi
Esas olarak kompresör veya hava pompası, ithal polimer filtresi, paslanmaz çelik hava depolama tankı, basınç regülatör vanası, ikincil filtre, basınç kontrol bileşenleri, kontrol panosu, vb.
Uzun - terim çalışması için kompresör veya hava pompasının normal servis ömrü 5 yıldan fazladır. Hava depolama deposunda depolanan gaz, taşıyıcı gaz ünitesindeki kompresör veya hava pompasının bir kez çalışmasından sonra ekipmanın normal olarak 5 saat çalışmasını sağlayabilir. Kompresör veya hava pompasının sadece 5 kez başlatılması gerekir ve gerçek başlangıç frekansı tasarlanan frekanstan çok daha düşüktür, bu nedenle taşıyıcı gaz ünitesinin kompresör veya hava pompasının ömrü 10 yıldan fazladır;
İthal polimer filtresinin tasarım ömrü, normal çalışma koşulları altında 3 aylık sürekli çalışmadan sonra filtrasyon performansının azalmasıdır. Taşıyıcı gaz ünitesi 24 saat boyunca sürekli çalışırsa, kompresör ve polimer filtresi aynı anda çalışır ve günde 5 kez çalışır. Kompresör her seferinde yaklaşık 30 saniye, günde toplam 150 saniye çalışır ve yıllık çalışma süresi 150*365/{9}} saattir, bu nedenle taşıyıcı gaz ünitesindeki polimer filtresinin hizmet ömrü on yıl veya daha fazla olmalıdır.

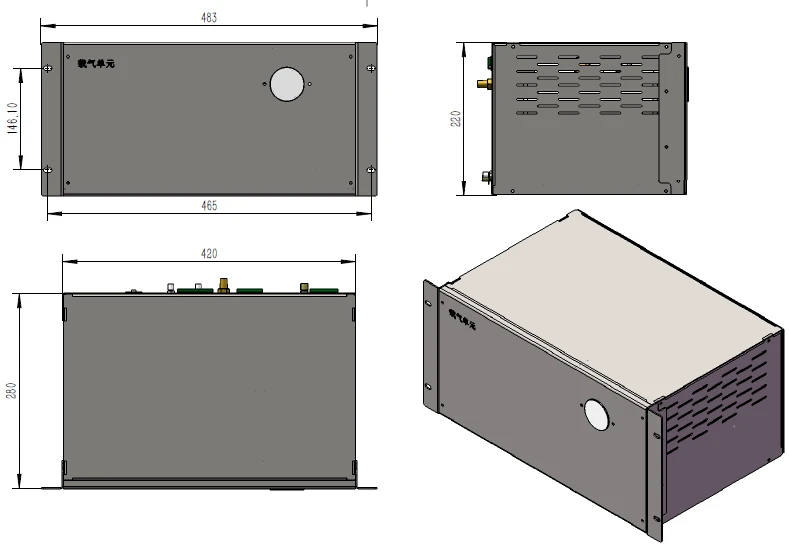

Gazetleme ünitesi
İthal bileşenler, solenoid valf, özel gazetleme silindiri, püskürtme silindiri, sıvı seviyesi sensörü, basınç sensörü, konum sensörü, altı - yol enjeksiyon valfi ve kendinden - tasarlanmış kontrol kartından oluşur.
Gazetleme yöntemi: Vakum püskürtme gazi yöntemi yüksek gazı verimliliğine ve iyi tekrarlanabilirliğe sahiptir; ve yağ örneği, tüm yağ devresi temizliği ve yağ - gaz ayırma işlemi sırasında dış atmosfer ve kromatografik taşıyıcı gazından tamamen izole edilmiştir, bu da transformatöre geri dönen yağ numunesinin kayıp ve kayıp olmamasını sağlar. Kirlilik;
Mükemmel benlik - Kontrol fonksiyonu: Yanlış alarmlardan kaçının ve yağ numunesinin daha düşük bir gaz içeriğine sahip transformatör gövdesine geri döndüğünden emin olun;
Sütun kutusu ünitesi
Yeni termal iletkenlik tipi, çok sayıda test aracılığıyla uygun oksidasyon - dirençli malzemeleri seçmiştir ve havayı taşıyıcı gazı olarak kullanabilir. Termal iletkenlik dedektörü, iyi doğrusallık ve stabilite özelliklerine sahiptir. Saha testi sonuçları laboratuvar test sonuçlarına benzer. Durum ızgarasının ilgili standartlarına uygun olarak, çevrimiçi algılama cihazları için ideal bir dedektördür.
4. IED ünitesi
Tüm makine kontrolünü ve veri işleme ve yüklemeyi gerçekleştirin.
Özet
1. Test verileri doğrudur, temelde laboratuvara yakındır;
2. Standart modüler tasarım, yüksek kalite kontrol edilebilirliği, iyi değiştirilebilirlik, büyük oluşumu kolay - ölçekli üretim;
3. Self - Üretilen taşıyıcı gaz, giyen parçaları değiştirmeden 10 yıl boyunca sürekli çalışabilir;
4. Tüm makinenin normal kullanımı altında, -} -} yaklaşık 5 yıldır ücretsiz olabilir ve yaygın olarak tanıtılabilir.
5. Geleneksel yağ kromatografisi, kullanılan taşıyıcı gazı miktarı ile sınırlıdır ve transformatör sadece günde bir kez izlenir, özellikle bazı önemli ultra - yüksek voltaj transformatörlerinin veya standardı aşan transformatörlerin izlenmesi yeterlidir ve problemler zaman içinde bulunamaz. Silindir - Serbest yağ kromatografisi her 2 saatte bir izlenebilir, bu da transformatördeki bazı problemleri zamanında tespit edebilir. İzleme verileri anormal değilse, son verilerin çok fazla olmasını önlemek için belirtilen zamanda yalnızca son veri kümesi kullanılabilir.
