Değişken Frekans Serisi AC Rezonans Test Sistemi
genel bakış

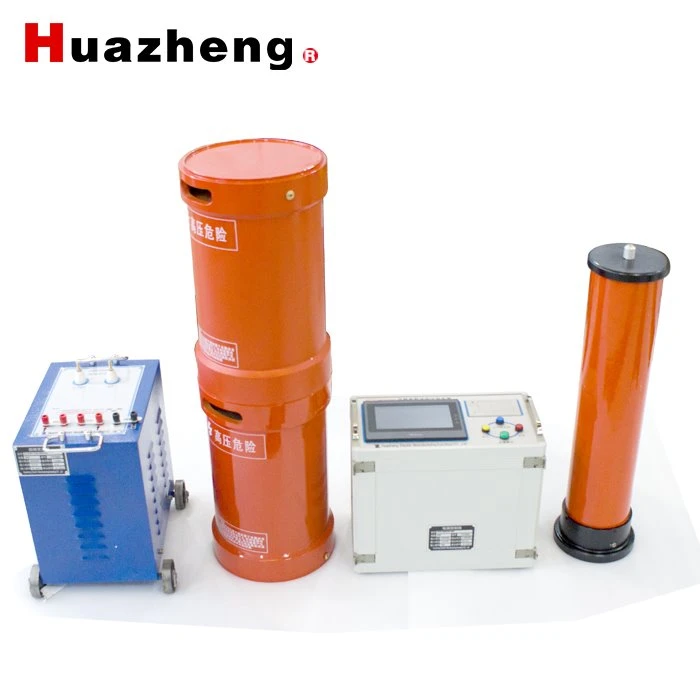

Değişken Frekans Serisi AC Rezonans Test Sistemi esas olarak 22kV/600MW güç trafosu ve güç sisteminin AC dayanım gerilimi testi için tasarlanmış ve üretilmiştir. Birden fazla ayrı tasarımı benimseyerek, yüksek voltaj ve küçük akım ekipmanı test koşullarının gereksinimlerini karşılayabilir. Yüksek-voltaj test departmanları ve güç kurulum ve onarım mühendislik birimleri için ideal voltaj direnci ekipmanıdır. Değişken frekans serisi ac rezonans test sistemi esas olarak bir frekans kontrol güç kaynağı, uyarma transformatörü, yüksek voltaj reaktörü ve kapasitör bölücüden oluşur.
karakteristik
Our Variable Frequency Series AC Resonant Test System is superior in quality and moderates in price so that is saleable in the market. Our tester is internally controlled by an embedded touch screen, the operation function is optimized and easy to operate. The user only needs to set the test program, and the system will automatically complete the test process according to the set program. What's more, its software has been tested by strict simulation operation, which is safe, stable and reliable.
Ana teknik parametreler
Değerlendirilmiş kapasite | 200kVA |
anma gerilimi | 50kV |
Anma akımı | 4A |
çalışma frekansı | Güç frekansı 50Hz |
Çıkış voltajı dalga biçimi bozulma oranı | Yüzde 0,5'e eşit veya daha az |
Sürekli çalışma saatlerine izin ver | 5dk (nominal yük altında) |
Nominal yük altında 5 dakika sürekli çalışmadan sonra sıcaklık artışı | 65K'ya eşit veya daha az |
Device's own quality factor | Q Büyük veya 10'a eşit |
Sistem ölçüm doğruluğu | sanal değer 1.5 sınıfı |
Çıkış gücü | tek 220V, 50Hz |
Test nesnesi için aşırı-akım, aşırı basınç ve flashover koruması sağlanır | |
Çevre sıcaklığı | －100C –50 0C |
Bağıl nem | Yüzde 90 RH'ye eşit veya daha az, Rakım 1000m'ye eşit veya daha az |
Test gücü ve L,Cx
Test nesnesi kapasite aralığı | Ayarlanabilir reaktör aralığı |
0.080.2158uF | 47H127H |
Yorum: Cx, test nesnesinin kapasitesidir
Ac güç frekansı dayanım testi: AC voltajının jeneratörün testine dayanabilmesi için seri rezonans test cihazı kullanılır.
Ekipman konfigürasyonu listesi
Numara. | İsim | modeli | Birim | miktar | Yorum |
1 | uyarma transformatörü | JLB-20kVA/5kV/0.4kV | Ayarlamak | 1 | |
2 | Kontrol Tezgahı | HZXB-(L)-20kVA/ 380V | Ayarlamak | 1 | |
3 | Ayarlanabilir reaktör | DK-(L)-200kVA/ 50kV | Ayarlamak | 1 | |
4 | bölücü | FRC-50kV | Ayarlamak | 1 | |
5 | dengeleyici kapasitör | BC-50kV/0.08uF | Ayarlamak | 1 | |
6 | Test Hattı | Ayarlamak | 1 |
